Измеритель скорости течения Aquadopp 500 м Gen.2

Краткое описание

Aquadopp 500 Gen 2 — компактный одноточечный акустический доплеровский измеритель течений, предназначенный для автономных измерений скорости и направления течений в одной точке. Прибор рассчитан на работу на глубинах до 500 м и применяется в прибрежных, шельфовых и внутренних водоёмах.

В версии Gen 2 реализованы широкополосные измерения (broadband), режим глубокого энергосбережения (hibernation) и расширенные возможности автономной работы. Опционально прибор поддерживает PUV-измерения волн, позволяя измерять течения и волны одним прибором, без поверхностного волнового буя.

Назначение и область применения

Aquadopp 500 Gen 2 используется в проектах, где не требуется профилирование по глубине, а важны надёжные одноточечные измерения течений и, при необходимости, волн.

Типовые области применения:

• измерение течений на швартовых линиях;
• придонные измерения течений;
• мониторинг приливных и остаточных течений;
• прибрежные и шельфовые исследования;
• инженерные и экологические изыскания;
• совместное измерение течений и волн.

Среда эксплуатации: пресная и морская вода.

Принцип работы

Aquadopp 500 Gen 2 использует акустический доплеровский метод. Прибор излучает акустические импульсы, отражённые от взвешенных частиц воды, и по доплеровскому сдвигу рассчитывает скорость и направление течения в одной измерительной ячейке.

PUV-измерения волн (опция)

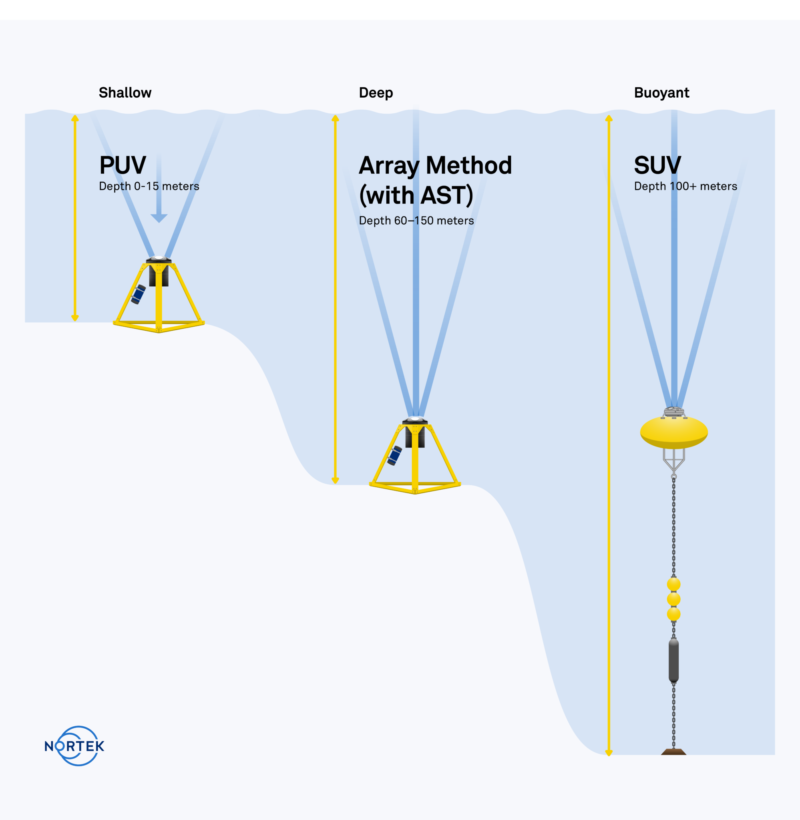

PUV (Pressure–U–V) — метод расчёта параметров волн по данным, измеряемым под водой, без использования поверхностного волнового буя.

В режиме PUV Aquadopp 500 Gen 2 одновременно измеряет:

• P (Pressure) — динамическое давление, вызванное волнами;
• U и V (Velocity) — орбитальные скорости частиц воды в двух горизонтальных направлениях.

На основе этих данных программное обеспечение Nortek рассчитывает:

• значимую высоту волны (Hs);
• средний и пиковый периоды волн (Tm, Tp);
• направление распространения волн;
• частотный и направленный спектр волн.

PUV-измерения особенно эффективны в прибрежных и мелководных районах, при донной установке или установке на швартовке, где использование поверхностных буёв нежелательно.

Основные технические характеристики

Измерения течений

Тип прибора: одноточечный ADCP
Акустическая частота: 2 MHz
Количество лучей: 3
Ширина луча: 0,85°

Размер измерительной ячейки: 0,75 м
Количество ячеек: 1
Зона гашения: 0,1–5,0 м

Диапазон скоростей: до ±5 м/с
Точность: ±1 % от измеренного значения ±0,5 см/с
Максимальная частота измерений: 1 Гц

Встроенные датчики

Температура воды: –4…+40 °C (±0,1 °C)
Компас: точность < 2°
Крен / дифферент: до 30°
Давление: варианты 30 м / 100 м / 500 м (0,5 % FS)

Запись данных и связь

Память: 16 ГБ
Часы реального времени: ±1 мин/год

Интерфейсы: RS-422 (RS-232 — опция)

Управление: Nortek Deployment Software

• ASCII и бинарные протоколы

Питание и автономность

Питание: 9–24 VDC
Потребление в режиме сна: < 40 µA

Варианты батарей:

• щелочные: 1–3 × 50 Wh
• литиевые: 2–3 × 165 Wh
• Li-ion: 1–3 × 76 Wh

Режим hibernation обеспечивает длительные автономные развертывания.

Конструкция

Максимальная глубина эксплуатации: 500 м
Материалы корпуса: POM, морская латунь, титан Gr.5

Габариты:

• диаметр: 75 мм
• длина: 359–597 мм (в зависимости от батарей)

Масса (без батарей):

• в воздухе: 1,9–2,5 кг
• в воде: –0,15…0,30 кг

Преимущества Aquadopp 500 Gen 2

• одноточечные измерения без избыточного профилирования;
• глубина работы до 500 м;
• низкое энергопотребление;
• возможность измерения течений и волн (PUV) одним прибором;
• компактный и прочный корпус;
• подходит для длительных автономных развертываний.
