Планктонная сеть Bongo
Aquatic Biotechnology > планктонные сети и планктоносборщики

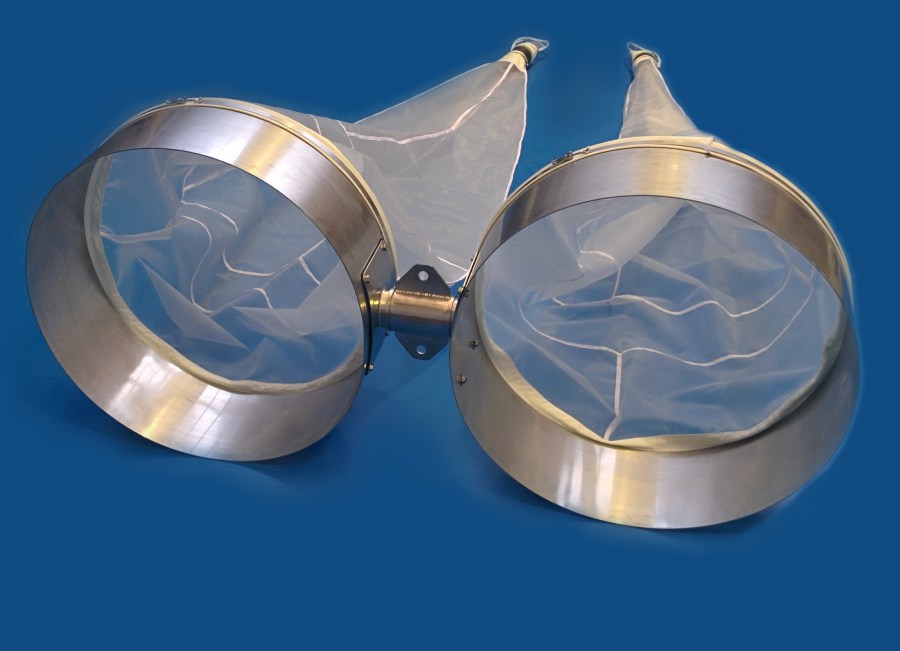

Сеть Бонго — классическая океанографическая буксируемая система для одновременного отбора планктона двумя сетями. Используется для количественного и сравнительного анализа фитопланктона, зоопланктона и ихтиопланктона в прибрежных и океанографических исследованиях.
Система построена на жёсткой двухрамной металлической конструкции, обеспечивающей стабильную геометрию, правильную ориентацию в потоке воды и воспроизводимость отбора проб при буксировке.
Металлическая конструкция
- сварная рама из нержавеющей стали морского исполнения (AISI 316 или аналог);
- два круглых входных кольца, жёстко объединённых в общую конструкцию;
- стандартные диаметры входных колец: 20 / 40 / 60 / 90 см;
- центральная точка крепления буксировочного троса, рассчитанная на высокие тяговые нагрузки;
- стабильная ориентация в потоке и минимальные перекосы при буксировке;
- возможность установки измерительных приборов (расходомеров воды).
Планктонные сети
Система комплектуется двумя независимыми планктонными сетями с возможностью выбора длины и размера ячеи под задачи исследования.
Материал и конструкция планктонной сети
Планктонная сеть Бонго имеет трёхсоставную конструкцию, обеспечивающую прочность, стабильную форму и удобство эксплуатации.
- Верхняя часть выполнена из трёхслойного прочного холста, сохраняющего форму устья. Оснащена двойной липучкой для быстрого крепления и снятия сети.
Материал: полипропиленовое волокно (брезент). - Средняя часть выполнена в форме усечённого конуса из сетного материала Nytal, обеспечивает стабильную фильтрацию воды. Предусмотрены крепления для подвеса груза V-FIN (депрессора) для регулирования угла наклона сети.
Материал: Nytal. - Нижняя часть изготовлена из прочного холста и предназначена для соединения с коллектором планктона CP3-110.
Материал: полипропиленовое волокно (брезент).
Типовые конфигурации сети Бонго
| Диаметр входного кольца | Длина сети | Размер ячеи | Коллектор планктона | Назначение |
|---|---|---|---|---|
| 20 см | 190 см | 53 µm | CP3-75 | Фитопланктон |
| 179 см | 100 µm | CP3-75 | Фито- и мелкий зоопланктон | |
| 154 см | 150 µm | CP3-75 | Мелкий зоопланктон | |
| 150 см | 200 µm | CP3-75 | Мелкий зоопланктон | |
| 40 см | 261 см | 200 µm | CP3-110 | Зоопланктон |
| 224 см | 250 µm | CP3-110 | Зоопланктон | |
| 224 см | 335 µm | CP3-110 | Мезопланктон | |
| 220 см | 500 µm | CP3-110 | Крупный зоопланктон | |
| 60 см | 298 см | 250 µm | CP3-110 | Зоопланктон |
| 298 см | 335 µm | CP3-110 | Мезопланктон | |
| 293 см | 500 µm | CP3-110 | Крупный зоопланктон | |
| 90 см | 382 см | 250 µm | CP3-110 | Мезо- и крупный зоопланктон |
| 374 см | 500 µm | CP3-110 | Крупный зоопланктон | |
| 310 см | 1000 µm | CP3-110 | Ихтиопланктон |
Примечание: система Бонго всегда комплектуется двумя сетями (одинаковыми или разными). Для количественных исследований рекомендуется установка расходомеров воды перед каждой сетью.
Коллектор планктона (планктоносборщик)
Коллектор планктона предназначен для сбора проб объёмом до 300 мл и устанавливается на выходе каждой сети Бонго. Обеспечивает надёжный сбор и визуальный контроль образца непосредственно после траления.
Материалы и конструкция:
- верхняя часть — ПВХ;
- нижняя часть — армированный метакрилат;
- окно, зажим и винты — нержавеющая сталь AISI 316;
- силиконовая прокладка для герметичности.
Аксессуары
- расходомеры воды (flowmeter);
- держатели расходомеров;
- буксировочная стропа (bridle);
- утяжелители V-FIN для стабилизации (депрессор);
- транспортировочные чехлы и сумки.
Преимущества сети Бонго
- одновременный отбор проб двумя сетями за одну буксировку;
- стабильная металлическая конструкция без деформаций;
- воспроизводимые условия фильтрации;
- высокая коррозионная стойкость и долговечность;
- возможность точного количественного анализа;
- удобство обслуживания и быстрая замена элементов.
Область применения
- океанографические и прибрежные исследования;
- мониторинг фитопланктона, зоопланктона и ихтиопланктона;
- количественные и сравнительные планктонные съёмки;
- научные и учебные программы;
- экспедиционные и судовые работы.
Среда эксплуатации: пресная и морская вода.
