CTD SD204

Краткое описание

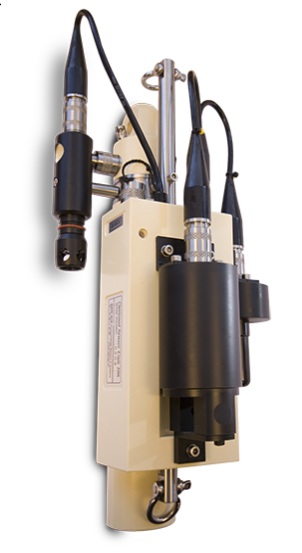

SAIV SD204 — компактный многопараметрический CTD/STD профилограф для измерения параметров морской и пресной воды. Обеспечивает стабильные данные при длительных измерениях и поддерживает работу как в автономном, так и в онлайн-режиме. Зонд предназначен для работы в условиях Севера.

SD204 измеряет и регистрирует проводимость, температуру и давление, на основе которых рассчитывает солёность, скорость звука и плотность воды. Благодаря этому прибор часто используется как звуковой профилограф.

Дополнительно могут быть установлены датчики кислорода, мутности и флуоресценции. Для оптических сенсоров реализован автоматический выбор диапазона. Все данные записываются в физических единицах.

Программное обеспечение SD200W обеспечивает настройку прибора, обработку и визуализацию данных в режиме реального времени и после измерений (графики, профили, расчёты плотности и глубины). Настройки и калибровка сохраняются в энергонезависимой памяти.

Корпус полностью герметичен (вакуумная заливка полиуретаном), что обеспечивает высокую надежность при длительной работе. Включение — магнитным ключом или с панели. Питание — 2 батареи типа C, ресурса достаточно для непрерывной работы до года.

Данные сохраняются во внутренней памяти и одновременно могут передаваться через герметичный RS-232 интерфейс для онлайн-наблюдения.

Доступны решения для удалённого мониторинга и связи (LTE, спутник), включая коммуникационные блоки и системы автоматического профилирования.

Назначение

Прибор используется для:

• профилирования водной толщи
• гидрологических и океанологических исследований
• экологического мониторинга
• задач, связанных с акустикой (скорость звука)
• длительных постановок и стационарных измерений

Измеряемые параметры

Базовые (входят в стандартный комплект)

• электропроводность
• температура
• давление (глубина)
• солёность (расчетная)
• скорость звука
• плотность воды

Дополнительные (опции)

• растворенный кислород
• мутность (с авто диапазоном)
• флуоресценция (хлорофилл, CDOM, красители)

Прибор поддерживает автоматическое переключение диапазонов для оптических датчиков.

Ключевые преимущества

• компактный и прочный корпус
• стабильные сенсоры для длительной работы
• глубины до 6000 м
• высокая точность измерений
• автономная работа до года
• онлайн передача данных (RS-232)
• совместимость с гидроакустическим оборудованием
• запись данных в физических единицах
• автоматический выбор диапазона для оптики

Технические характеристики

Основные параметры датчиков

Электропроводность: Индуктивная ячейка
Диапазон: от 0 до 70 мСм/см
Разрешение: 0,01 мСм/см
Точность: +/- 0,02 мСм/см

Солёность: рассчитывается на основе C, T и D.
Диапазон: от 0 до 40 ppt.
Разрешение: 0,01 ppt.
Точность: +/- 0,02 ppt.

Температура:
Диапазон: от -2 до +40°C
Разрешение: 0,001°C
Точность: +/- 0,01°C
Время отклика: 0,2 сек.

Давление: Укажите желаемый диапазон глубины при оформлении заказа
Диапазоны: 500, 1000, 2000, 6000 м
Разрешение: 0,01 дбар (м)
Точность: +/- 0,01% FS
Время отклика: 0,1 сек

Скорость звука: рассчитывается по S, T и D
Диапазон: от 1300 до 1700 м/с
Разрешение: 1 см/с
Точность: +/- 5 см/с

Растворенный кислород: (опционально)
Тип датчика: SAIV205
Диапазон: от 0 до 20 мг/л
Разрешение: 0,01 мг/л
Точность: +/- 0,2 мг/л

Флуоресценция: (опция)
Тип датчика: Флуоресцеин/Хлорофилл/Родамин/CDOM
Диапазоны: 2,5, 7,5, 25, 75 мкг/л (выбираемые/автоматический диапазон)
Разрешение: 0,03 мкг/л

Мутность: (опционально)
Тип датчика: Обратное рассеяние
Диапазоны: 12,5, 62,5, 250, 750 FTU (выбираемые/автоматический диапазон)
Линейность: < 2%

Часы реального времени: +/- 2 секунды в день

Режимы: STD/CTD с/без определения скорости звука, кислорода и дополнительного датчика.

Интервалы: от 1 секунды до 180 минут.

Память:
Объем: 56000 наборов данных STD/CTD

Вывод данных: RS232, код ASCII, 1200-9600 бод, 1 старт, 7 данных, 1 стоп, четная четность или
1 старт, 8 данных, 1 стоп, без четности, выбирается в меню

Работа с данными, програмное обеспечение

• запись во внутреннюю память
• онлайн передача через RS-232
• программное обеспечение SD200W:
  • построение графиков
  • онлайн визуализация
  • расчет плотности и профилей
  • постобработка данных

Программное обеспечение SD200W содержит универсальные функции для программирования, постобработки и обработки данных в режиме реального времени, а также для создания презентаций: - многографический анализ, построение графиков в режиме реального времени, расчеты плотности и глубины (взвешенный профиль). Программа постоянно расширяется в соответствии с запросами заказчика. Запрограммированные настройки и калибровочные коэффициенты хранятся в энергонезависимой EEPROM и не будут изменены/потеряны при отключении питания.

Эксплуатация

Питание:

• 2 литиевые батареи (C-cell) по 3,6 В каждая; рекомендуемый тип: SAFT LSH14 (достаточно для 1 500 000 наборов данных). Автономная работа до 1 года
• Внешнее питание: 10-30 В постоянного тока

Память:

• ~56,000 наборов данных

Интервалы записи:

• от 1 секунды до 180 минут

Корпус:

• полиуретан вакуумного формирования и титан
• полная герметизация (вакуумная заливка)

Размеры:

• длина: 400 мм
• диаметр: 600 мм
• вес: ~2 кг (в воздухе), в воде 0,8 кг

Упаковка: чемодан (534x427x157 мм), вес брутто 5,5 кг

Области применения

• океанология
• гидрология
• экологический мониторинг
• аквакультура
• офшорные проекты
• акустические исследования

Дополнительные возможности

• интеграция в системы связи (Iridium, GSM, GPRS, UHF/VHF)
• удаленный доступ к данным
• работа в составе стационарных станций

Комплектация

• зонд SD204
• транспортировочный кейс
• кабель связи с ПК, 2,5 метра
• ПО SD200W и руководство по эксплуатации
• магнитный ключ включения/выключения
• руководство пользователя

Гарантия: Два года
