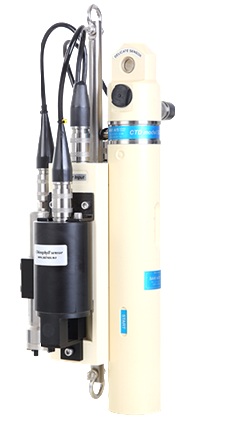

CTD Зонд SD208

Краткое описание

SAIV SD208 — многопараметрический CTD/STD профилограф с возможностью удалённой передачи данных. Обеспечивает стабильные измерения при длительной работе и поддерживает онлайн-доступ к данным через телеметрические каналы. Зонд предназначен для эксплуатации в том числе в тяжелых условиях Севера.

SD208 измеряет и регистрирует проводимость, температуру и давление, на основе которых рассчитывает солёность, скорость звука и плотность воды. Благодаря этому прибор используется как звуковой профилограф.

Дополнительно могут быть установлены датчики кислорода, мутности и флуоресценции. Для оптических сенсоров реализован автоматический выбор диапазона. Данные записываются в физических единицах.

Программное обеспечение SD200W обеспечивает настройку прибора, обработку и визуализацию данных в режиме реального времени и после измерений (графики, профили, расчёты плотности и глубины). Настройки и калибровка сохраняются в энергонезависимой памяти.

Корпус полностью герметичен (вакуумная заливка полиуретаном), что обеспечивает высокую надежность при длительной работе. Включение — магнитным ключом или с панели. Питание — батареи или внешний источник.

Данные сохраняются во внутренней памяти и одновременно могут передаваться в режиме реального времени через встроенные каналы связи.

Поддерживается удалённый мониторинг, двусторонняя связь и интеграция в системы (LTE, спутник, радиоканалы, автоматические профилирующие станции).

Назначение

Прибор используется для:

• профилирования водной толщи
• гидрологических и океанологических исследований
• экологического мониторинга
• задач, связанных с акустикой (скорость звука)
• длительных стационарных измерений
• удалённого мониторинга

Измеряемые параметры

Базовые датчики (входят в стандартный комплект)

• электропроводность
• температура
• давление (глубина)
• солёность (расчетная)
• скорость звука
• плотность воды

Дополнительные датчики (опции)

• растворенный кислород
• мутность (с авто диапазоном)
• флуоресценция (хлорофилл, CDOM, красители)

Прибор поддерживает автоматическое переключение диапазонов для оптических датчиков.

Ключевые преимущества

• встроенная телеметрия (главное отличие от SD204)
• передача данных в реальном времени
• возможность удалённого управления
• компактный и прочный корпус
• стабильные сенсоры для длительной работы
• глубины до 6000 м
• высокая точность измерений
• автономная работа
• запись данных в физических единицах
• автоматический выбор диапазона для оптики

Технические характеристики

Основные параметры датчиков

Электропроводность:
Индуктивный датчик
Диапазон: от 0 до 80 мСм/см
Разрешение: 0,00008 мСм/см
Точность: ±0,0003 мСм/см

Солёность: рассчитывается по C, T и D
Диапазон: от 0 до 50 ppt.
Разрешение: 0,00008 ppt.
Точность: +/- 0,003 ppt.

Температура:
Диапазон: от -2 до +40°C
Разрешение: 0,0002°C
Точность: +/- 0,002°C
Время отклика: 0,1 сек.

Давление:
Диапазоны: 500, 1000, 2000, до 6000 м
Разрешение: 0,01 дбар
Точность: ±0,01% FS
Время отклика: ~0,1 с

Скорость звука: рассчитывается по S, T и D
Диапазон: от 1300 до 1700 м/с.
Разрешение: 0,5 см/с.
Точность: +/- 2 см/с.

Растворённый кислород:
Тип датчика: SAIV205 (электрохимический) и RINKO III (оптический)
Диапазон: от 0 до 20 мг/л
Разрешение: 0,01 мг/л 0,08 мг/л
Точность: +/- 0,2 мг/л +/- 0,5 мг/л

Флуоресценция:
Тип датчика: Флуоресцеин/Хлорофилл/Родамин/CDOM
Диапазоны: 2,5, 7,5, 25, 75 мкг/л (выбираемые/автоматический диапазон)
Разрешение: 0,03 мкг/л

Мутность:
Тип датчика: Обратное рассеяние
Диапазоны: 12,5, 62,5, 250, 750 FTU
(выбираемые/автоматический диапазон)
Линейность: < 2%

Часы реального времени:
±2 секунды/сутки

Режимы:
STD/CTD с/без расчета скорости звука, кислорода и дополнительных датчиков

Интервалы:
от 1 секунды до 180 минут

Память:
CMOS SRAM.
Емкость: 56000 наборов данных STD/CTD.

Работа с данными, программное обеспечение

• запись во внутреннюю память
• передача данных в реальном времени
• удалённый доступ (веб-интерфейс)
• программное обеспечение SD200W:
  • построение графиков
  • онлайн визуализация
  • расчет плотности и профилей
  • постобработка данных

Программное обеспечение SD200W содержит универсальные функции для программирования, постобработки и обработки данных в режиме реального времени, а также для создания презентаций: - многографический анализ, построение графиков в режиме реального времени, расчеты плотности и глубины (взвешенный профиль). Программа постоянно расширяется в соответствии с запросами заказчика. Запрограммированные настройки и калибровочные коэффициенты хранятся в энергонезависимой EEPROM и не будут изменены/потеряны при отключении питания.

Вывод данных:
Кабель: RS232, код ASCII. Скорость передачи данных: 1200-38400 бод, 1 стартовый сигнал, 7 данных, 1 стоповый сигнал, четная четность или 1 стартовый сигнал, 8 данных, 1 стоповый сигнал, без четности (выбирается через меню).

Беспроводная связь: 868 МГц, кодировка RS232, 9600 бод, 1 стартовый канал, 8 каналов данных, 1 стоповый канал, без контроля четности.
Дальность действия: 50 м.

Эксплуатация

Питание:

• 2 литиевых элемента питания типа C, 3,6 В.
  Рекомендуемый тип: SAFT LSH14/LS26500 (достаточно для 1 500 000 наборов данных).автономное (батареи)
• внешнее питание 10–30 В

Интервалы записи:

• от 1 секунды до 180 минут

Корпус:

• полиуретан вакуумного формирования + титан
• полная герметизация

Размеры:

• длина: ~400 мм
• диаметр: ~60 мм
• вес: ~2 кг (в воздухе), ~0,8 кг (в воде)

Области применения

• океанология
• гидрология
• экологический мониторинг
• аквакультура
• офшорные проекты
• акустические исследования
• автоматизированные станции наблюдений

Дополнительные возможности

• встроенная передача данных (LTE, спутник, радиоканалы)
• удалённая настройка прибора
• интеграция в системы мониторинга
• работа в составе автоматических профилирующих комплексов

Комплектация

• зонд SD208
• кабель связи
• ПО SD200W
• магнитный ключ
• руководство пользователя

Гарантия

2 года
