DST CTD
Star-Oddi > CTD
Краткое описание
Star-Oddi DST CTD — компактный автономный CTD-зонд (регистратор) для длительных подводных измерений. Прибор измеряет и записывает электропроводность, температуру и давление, а программное обеспечение рассчитывает солёность и глубину.

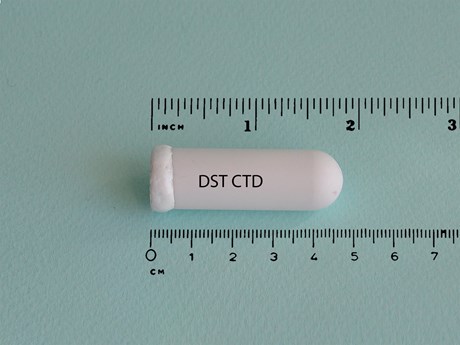

Это один из самых малых CTD-регистраторов на рынке: длина корпуса всего 50,00 мм, диаметр 15,00 мм, масса 21,00 г в воздухе. Благодаря таким размерам его удобно устанавливать на подводное оборудование, якорные станции, рыболовные снасти, сети и малогабаритные платформы.
Назначение
DST CTD применяется там, где нужен не разовый профиль, а длительный ряд данных:
- океанография и гидрография;
- долгосрочный стационарный мониторинг;
- якорные станции и донные постановки;
- рыболовные исследования;
- установка на подводные аппараты и малогабаритные платформы;
- исследования солёности в прибрежных, морских и солоноватых водах.
Измеряемые параметры
- электропроводность;
- температура;
- давление;
- расчётная солёность;
- расчётная глубина.
Основные преимущества
- самый маленький CTD-регистратор Star-Oddi для измерения солёности;
- автономная работа без кабелей и внешнего питания;
- срок службы батареи до 5 лет при интервале измерений 10 минут;
- два диапазона электропроводности: для морской и солоноватой воды;
- выбор диапазона глубины под задачу;
- энергонезависимая память;
- повторное использование прибора до окончания ресурса батареи;
- простая выгрузка данных через коммуникационный блок и ПО SeaStar.
Технические характеристики
| Параметр | Значение |
|---|---|
| Измеряемые параметры | электропроводность, температура, давление |
| Размер | 15,00 × 50,00 мм |
| Максимальный диаметр | 18,00 мм |
| Материал корпуса | оксид алюминия / керамика |
| Масса в воздухе | 21,00 г |
| Масса в воде | 13,00 г |
| Разрешение данных | 12 бит |
| Память | 87 217,00 измерений на один датчик |
| Тип памяти | энергонезависимая EEPROM |
| Минимальный интервал измерений | 1 секунда |
| Программируемые интервалы | до 7 разных интервалов |
| Сохранение данных | 25 лет |
| Точность часов | ±1 минута/месяц |
| Срок службы батареи | до 5 лет |
| Батарея | несменная |
| Гарантия | 12 месяцев |
Диапазоны электропроводности
При заказе можно выбрать один из двух диапазонов:
| Диапазон | Разрешение | Точность |
|---|---|---|
| 2–68 мСм/см | 0,03 мСм/см | ±1,5 мСм/см |
| 0,1–6 мСм/см | 0,003 мСм/см | ±0,15 мСм/см |
Низкий диапазон 0,1–6 мСм/см подходит для солоноватой и слабоминерализованной воды. Широкий диапазон 2–68 мСм/см используется для морской воды и условий с высокой изменчивостью солёности.
Солёность
| Диапазон электропроводности | Разрешение солёности | Точность солёности |
|---|---|---|
| 2–68 мСм/см | 0,02 PSU | ±1 PSU |
| 0,1–6 мСм/см | 0,002 PSU | ±0,1 PSU |
Диапазон солёности зависит от выбранного диапазона электропроводности и температуры среды.
Температура
| Параметр | Значение |
|---|---|
| Диапазон измерения | −1…+40 °C |
| Рабочая температура | −10…+60 °C |
| Разрешение | 0,032 °C |
| Точность | ±0,1 °C |
| Время отклика | 20 секунд до 63 % отклика |
Давление / глубина
Доступные стандартные диапазоны глубины:
- 150,00 м;
- 500,00 м;
- 1 200,00 м;
- 2 400,00 м.
| Параметр | Значение |
|---|---|
| Разрешение по глубине | 0,03 % от выбранного диапазона |
| Точность по глубине | ±1 % от выбранного диапазона |
| Время отклика | мгновенное |
Чем меньше выбранный диапазон глубины, тем выше практическая детализация измерений.
Программирование и выгрузка данных
Для настройки регистратора используется коммуникационный блок и ПО SeaStar для Windows. Пользователь задаёт дату и время старта, интервал измерений и режим записи. После подъёма прибора данные выгружаются через тот же коммуникационный блок, отображаются в виде графика и таблицы и могут быть экспортированы для дальнейшей обработки.
Режимы измерений
Поддерживаются:
- один постоянный интервал записи;
- многоинтервальный режим — до 7 разных интервалов.
Многоинтервальный режим удобен, когда нужно увеличить срок работы или получить более частые измерения в отдельные периоды.
Аксессуары
- коммуникационный блок для настройки и выгрузки данных;
- программное обеспечение SeaStar;
- пластиковый защитный корпус;
- медная сетка против биообрастания;
- защитный корпус из нержавеющей стали;
- проволочный зажим для крепления.
Пластиковый защитный корпус облегчает монтаж на тросы, якорные системы и подводное оборудование. Медная сетка рекомендуется при установках на срок от одного месяца и снижает риск биообрастания ячейки электропроводности.
Обслуживание
Прибор не требует сложного обслуживания в ходе постановки. Основные операции:
- промывка после подъёма;
- проверка чистоты ячейки электропроводности;
- использование медной сетки при длительных установках;
- проверка батареи и памяти перед новым запуском;
- калибровка/проверка перед ответственными постановками.
Логика выбора
DST CTD стоит выбирать, когда нужен маленький, автономный и недорогой по эксплуатации регистратор для длительной записи солёности, температуры и глубины. Это не замена большому профилирующему CTD-зонду, а практичный инструмент для плотной сети наблюдений, якорных постановок и установки на оборудование.
